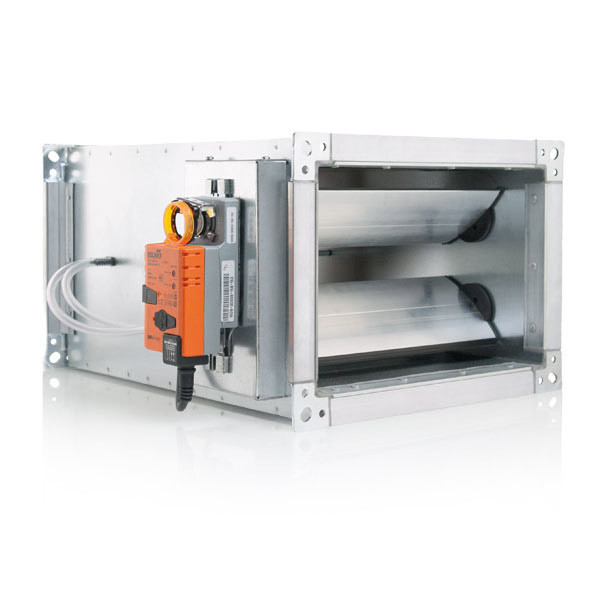

Der Volumenstromregler VSRVE dient zur Optimierung der Energieökonomie in raumlufttechnischen Anlagen durch Anpassung von Volumenströmen der Zu- und Abluft an den Raumbedarf. Die Einstellung erfolgt durch den wartungsfreien, motorischen Klappenantrieb mit VAV-Compact-Regler (IP 54, CE gem. 89336 / EWG). Dessen Eingangssignal kommt von einem mittelwertbildenden Differenzdrucksensor.

• Regelfunktion VAV-CAV- oder Open-Loop-Betrieb im externen VAV-Regelkreis.
• Rückmeldung Klappenposition für Fan Optimiser-Systeme, aktueller Volumenstrom oder Wirkdruck.
• Bedarfsabhängige Einstellung für variablen Volumenstrom mit stetiger Führungsgrösse sowie DDC- oder BUS-System. Der Arbeitsbereich Vmin …Vmax kann mittels wählbarem Mode Angesteuert werden.
• eckiger Volumenstromregler mit Nenngröße 200×100 mm bis 1000×1000 mm
• für Volumenströme bis 36000 m³/h
• Regelbereich 20-100% des
• Nennvolumenstroms (ca. 2 m/s – 10 m/s)
• Regelklappen gegenläufig
• beidseitig Langlochprofil
• außenliegende Zahnräder geschützt durch abnehmbare Abdeckung

Material: Verzinktes Stahlblech, Messkreuz PBT und Aluminium

VSRVEI: Volumenstromregler mit Dämmschale zur Minderung äußerer Schallabstrahlung.
