Die mit der GSWT®-Technologie bestückten Rückkühlwerke nutzen die Vorteile: hoher Austauschgrad, hohe Redundanz und geringe Verschmutzungsneigung.

Dies führt zu: geringen Luftmengen (Schall), hoher Betriebssicherheit und Betrieb auch bei schadstoffbelasteter Außenluft.

Die GSWT®-Rückkühlwerke werden in drei Varianten angeboten:

- Glykolrückkühler ohne Befeuchtung

- Glykolrückkühler mit Befeuchtung, keine Versprühung

- Wasserrückkühlung mit Befeuchtung, ohne Glykolzusatz, mit Rückluftbypass (Sonderbauart mit elektronischem Frostschutz)

Bei Bauarten mit Befeuchtung gilt auch die 42. BImSchV. Allerdings erfolgt bei SEW® die Befeuchtung über Oberflächenbefeuchter, ohne Versprühung und damit entstehen keine Aerosole. Dieser wesentliche Unterschied wird in der 42. BImSchV nicht berücksichtigt, wobei die Aerosole Träger von ‚Legionellen’ sind.

Bei geeigneter Zusammensetzung kann auch mit Stadtwasser befeuchtet werden, oder verschnittenem Wasser und entsprechend geringen Wasserbereitstellungskosten. Kein Chemieeinsatz.

Über die spezielle SEW®-Steuerung kommen die GSWT®-Rückkühlwerke mit geringen Wasserbedarf aus.

Die 2-stufige Wärmetauscher/Befeuchter-Schaltung kommt mit der geringsten Luftmenge aus, die 2. Stufe benötigt nur 2,4 m Länge, so dass sehr kompakte Rückkühllösungen möglich sind.

Das GSWT®-System ist ein hocheffizientes Wärme- und Kälterückgewinnungssystem im Kreislaufverbund für alle luft- und klimatechnischen Anlagen.

Das GSWT®-M-System ermöglicht mit Zusatzausstattungen die multifunktionale Nutzung der Kreislaufverbundsysteme. Für die multifunktionale Nutzung sind Doppelpumpe und Simatic-S7-Steuerung mit erweiterten Betriebssicherheitsroutinen obligatorisch.

• Systemaustauschgrade Φ 73 - 80%
• Das klassische multifunktionale GSWT®-System gestattet Wärme- und Kälterückgewinnung mit integrierter Nacherwärmung, integrierter Nachkühlung und indirekt adiabatischer Verdunstungskühlung.
• Mit den Funktionen Freie Kühlung, effiziente Solarwärmenutzung und Abwärmenutzung (< 30 °C) wird die Effizienz weiter gesteigert
• Insgesamt stehen 21 Funktionen zur Verfügung
• Effizienzgradienten größer als 1:17 – 1:100

Einsatzbereich:

Alle luft- und klimatechnischen Anlagen mit hohen Anforderungen an Hygiene, Betriebssicherheit und Effizienz und zur Substitution von Heiz-, Kälte- und Rückkühlleistung.

Durch die hohen Austauschgrade lassen sich Kühl- und Heizquellen nutzen, die als solche bisher nicht bekannt waren:

20 °C im Sommer zum Kühlen

25 °C im Winter zum Heizen

Im Kühlfall kann Freie Kühlung, z.B. bei GSWT®-Kreislaufverbundsystemen, besonders ergiebig genutzt werden – oder die dazu eingesetzte Kältemaschine arbeitet mit hohen Leistungszahlen von > 7 (z.B. bei 16 / 24°C).

Im Heizfall lässt sich die letzte Kalorie Wärme nutzen – oder eine Wärmepumpe fährt mit Leistungszahlen von 6, 7 oder gar 8 - oder es kann Niedertemperatur-Abwärme < 25°C genutzt werden.

In jedem Fall führen GSWT®-Raumluftkonditioniergeräte zu einer deutlichen Effizienzsteigerung bei den Peripherieanlagen sowie der gesamten TGA.

Der Einsatz für Rechenzentren führt zu geringsten Luftmengen und maximaler Stromeinsparung.

In Kombination mit den GSWT®-Rückkühlwerken lassen sich 70 % bis 100 % an Freier Kühlung erzeugen!

Ausführungen

• Luftleistungen Standard 500 - 9.000 m³/h, auf Anfrage mehr
• Geräte stehend (Quelllüftung)
• Geräte liegend mit Kanalanschluss
• Geräte als Deckengerät
• Wärmetauscher mit Temperaturaustauschgrad, wahlweise 60 - 90%
• wahlweise mit Umschaltung Heizen / Kühlen
• wahlweise mit Außenluftanschluss
• mit / ohne Steuerung
• Kühlen mit 20 °C, Heizen mit 25 °C

Das GSWT®-System ist ein hocheffizientes Wärme- und Kälterückgewinnungssystem im Kreislaufverbund für alle luft- und klimatechnischen Anlagen.

In der Standard-Ausstattung (GSWT®-S-Systeme) können diese Systeme mit Naturkühlsystemen wie der indirekt adiabatischen Verdunstungskühlung (IAVK) oder der Freien Kühlung (FK) kombiniert werden.

• Systemaustauschgrade Φ 68 - 73%

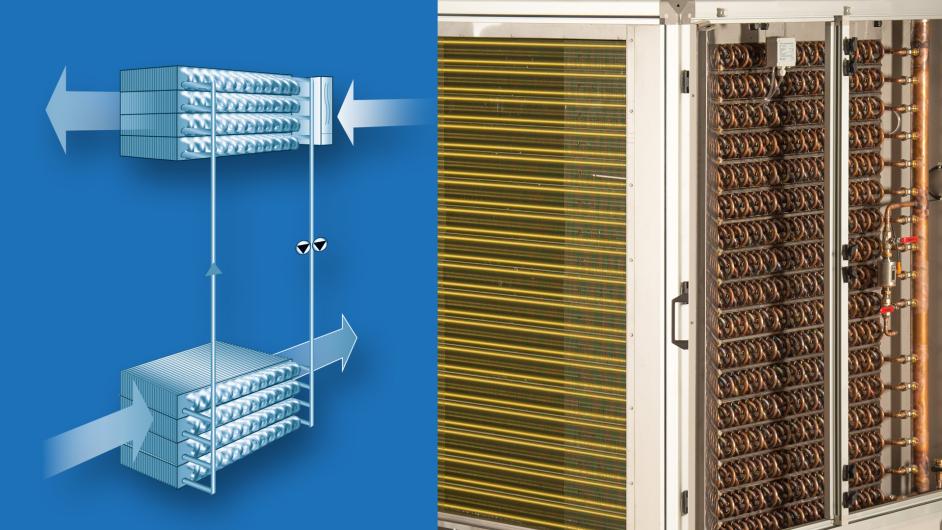

• Ein Wasserglykolkreislauf überträgt Wärme oder Kälte aus der Fortluft auf die Außenluft
• keim- und schadstoffübertragungsfrei
• Vorerwärmung zur aktiven Frostsicherung (tZU = 12..16°C) (keine Regelung der Zulufttemperatur)
• kombiniert mit FCKW-freien Naturkühlsystemen
• Kälterückgewinnung, reduziert bei hohen Außentemperaturen die Nachkühlleistung um 2,4 - 3,9 kW/1.000 m3/h
• Freie Kühlung, erzeugt Kälte ohne Kältemaschine für interne Kühlzwecke
  Beispiel:
  Außenluft 10 °C, Kaltwasser 19/16 °C, Kühlleistung 2,1 kW/1.000 m3/h
  Leistungszahl der Kälteerzeugung: 15....> 100!
• Effizienzgradienten größer als 1:15 – 1:50

Einsatzbereich:

Wärme- und Kälterückgewinnung für alle luft- und klimatechnischen Anlagen, für einfache Anwendung bzw. bei dezentraler Luftaufbereitung.
