Wärmepumpe? Eine elementare Frage!

Vier Arten – ein Funktionsprinzip

Bei allen Unterschieden der einzelnen Wärmepumpenarten: Das zentrale Funktionsprinzip einer Wärmepumpe ist immer gleich.

Und das ist das Zusammenspiel von Aggregatszustandsänderung, Druck und Temperatur in einem Kältemittelkreislauf. Dieser nimmt die Wärme der Energiequelle auf, wobei das Kältemittel in einem Wärmetauscher (Verdampfer) verdampft. Der Dampf wird anschließend in einem Verdichter komprimiert. Die Folge: Druck und Temperatur steigen. Ein weiterer Wärmetauscher (Verflüssiger) nimmt die so entstandene Wärme auf. Dabei kondensiert das gasförmige Kältemittel und gibt die Wärme an das Heiz- oder Warmwassersystem des Hauses weiter – nur bei Luft-Luft-Wärmepumpen wird die Wärme direkt auf die Raumluft übertragen.

Ein Entspannungsventil sorgt dafür, dass der Druck des kondensierten Kältemittels reduziert wird und der Kreislauf wieder erneut im Verdampfer beginnt. Damit dieser Kreislauf funktioniert, braucht es Strom, um den Verdichter zu betreiben. Eine effiziente Wärmepumpe macht den Einsatz von Strom aber wieder wett: Sie erzeugt ihre thermische Energie ungefähr zu 75 Prozent aus der Umgebung und zu 25 Prozent aus Elektrizität: Aus einer Einheit Strom werden dann rund vier Einheiten Wärme. Wie viel Strom Wärmepumpen genau verbrauchen, hängt unter anderem von der Effizienz des Gerätes ab und davon, wie viel Heizwärme das Gebäude benötigt.

Die Energiequelle macht den Unterschied

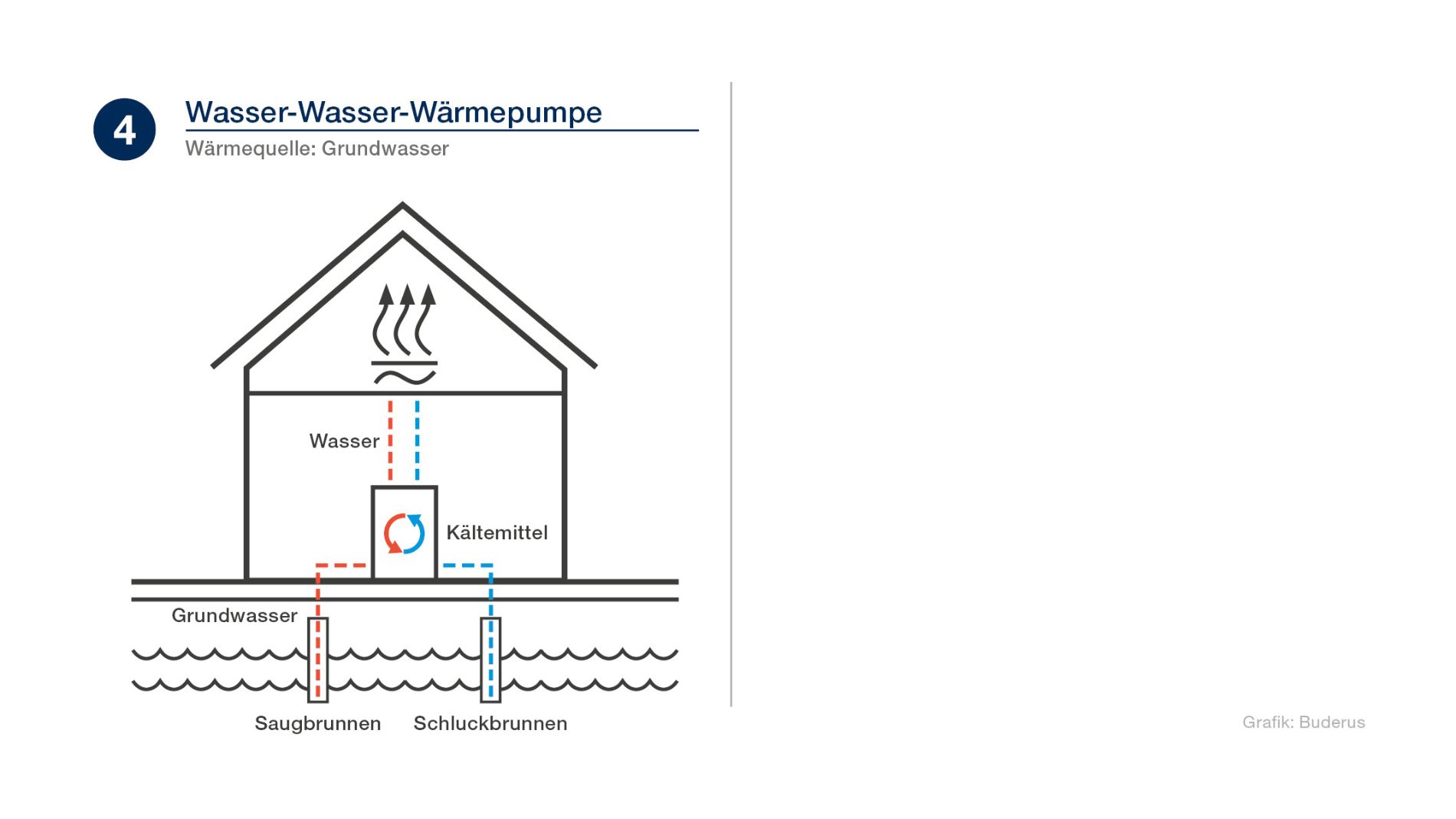

Hauptunterscheidungsmerkmal der verschiedenen Wärmepumpen ist die Quelle, aus der das Gerät die thermische Energie bezieht. Bei der Luft-Wasser- und der Luft-Luft-Wärmepumpe ist es die Umgebungsluft, bei der Erdwärmepumpe das Erdreich und bei der Wasser-Wasser-Wärmepumpe das Grundwasser. Umgebungsluft, Erdreich, Grundwasser – in allen drei natürlichen Energiequellen steckt thermische Energie, also Wärme, die sich mit einer Wärmepumpe in Heizungswärme und Warmwasser umwandeln lässt.

Luft – leichte und erschwingliche Erschließung

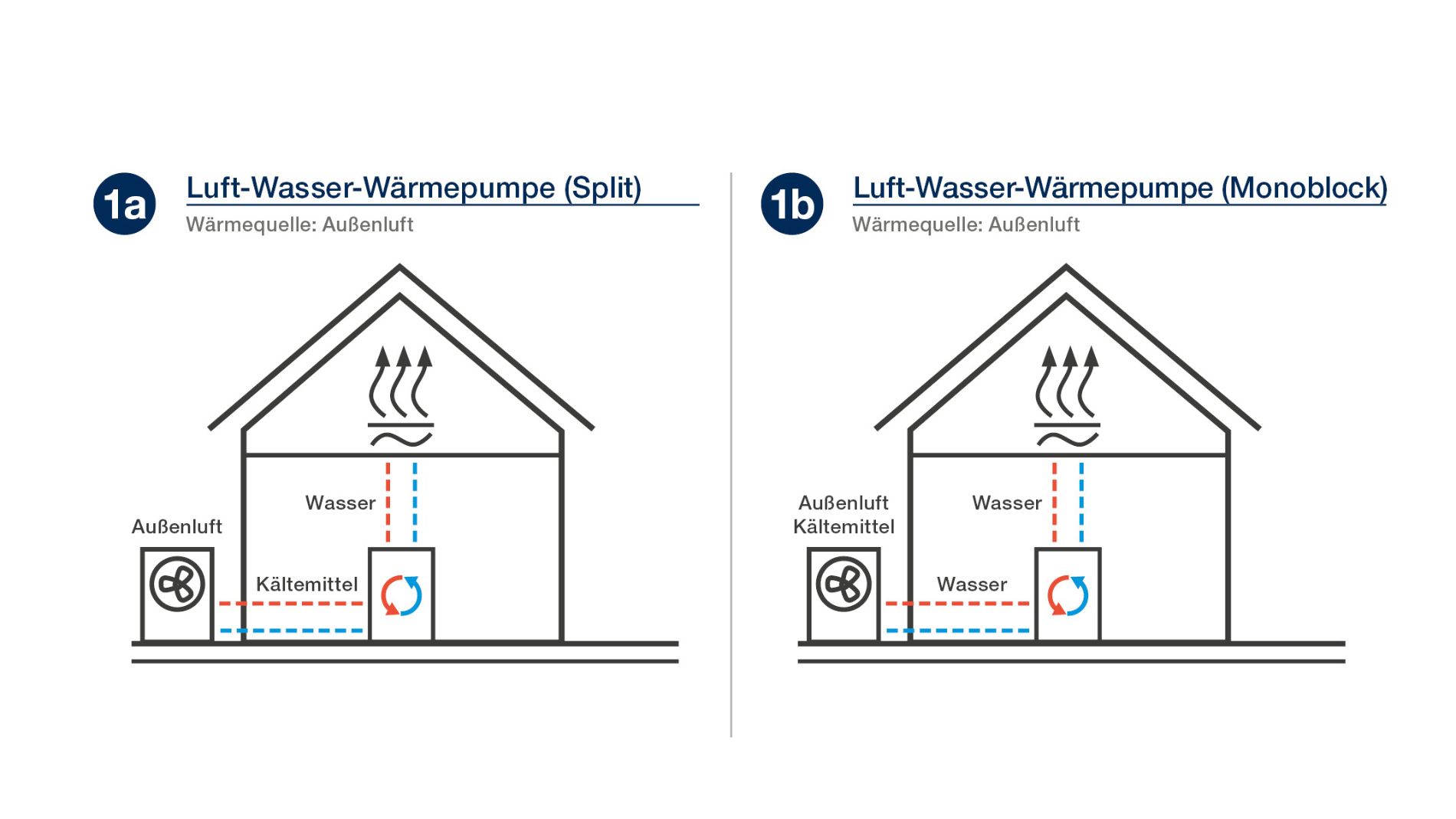

Die wohl am häufigsten eingesetzte Wärmepumpenart ist die Luft-Wasser-Wärmepumpe. Sie hat eine Wärmepumpen-Außeneinheit mit Ventilator, die außerhalb des Gebäudes aufgestellt ist. Darüber saugt das System Umgebungsluft und die darin enthaltene thermische Energie an. Es gibt auch Geräte mit einer innen aufgestellten Einheit, die über einen Kanal die Luft von außen bezieht. Luft-Wasser-Wärmepumpen funktionieren auch bei kühlen Außentemperaturen und Minusgraden. Die Geräte bewegen sich für gewöhnlich im niedrigeren Preissegment als die anderen Wärmepumpenarten, weil die Wärmequelle Umgebungsluft nicht aufwendig erschlossen werden muss. Das gilt auch für Luft-Luft-Wärmepumpen (siehe unten). Allerdings weisen Luft-Wasser-Wärmepumpen im Vergleich zu anderen Wärmepumpen etwas geringere Leistungszahlen auf, sie arbeiten also etwas weniger effizient. Einige Geräte bieten die Option, das oben beschriebene Funktionsprinzip des Kältemittelkreislaufs umzukehren. Dann ist das Prinzip mit dem eines Kühlschranks vergleichbar: Wärme wird aus den Wohnräumen nach außen geführt. Die als reversibel bezeichneten Wärmepumpen können so in gewissem Umfang zur Kühlung der Innenräume genutzt werden.

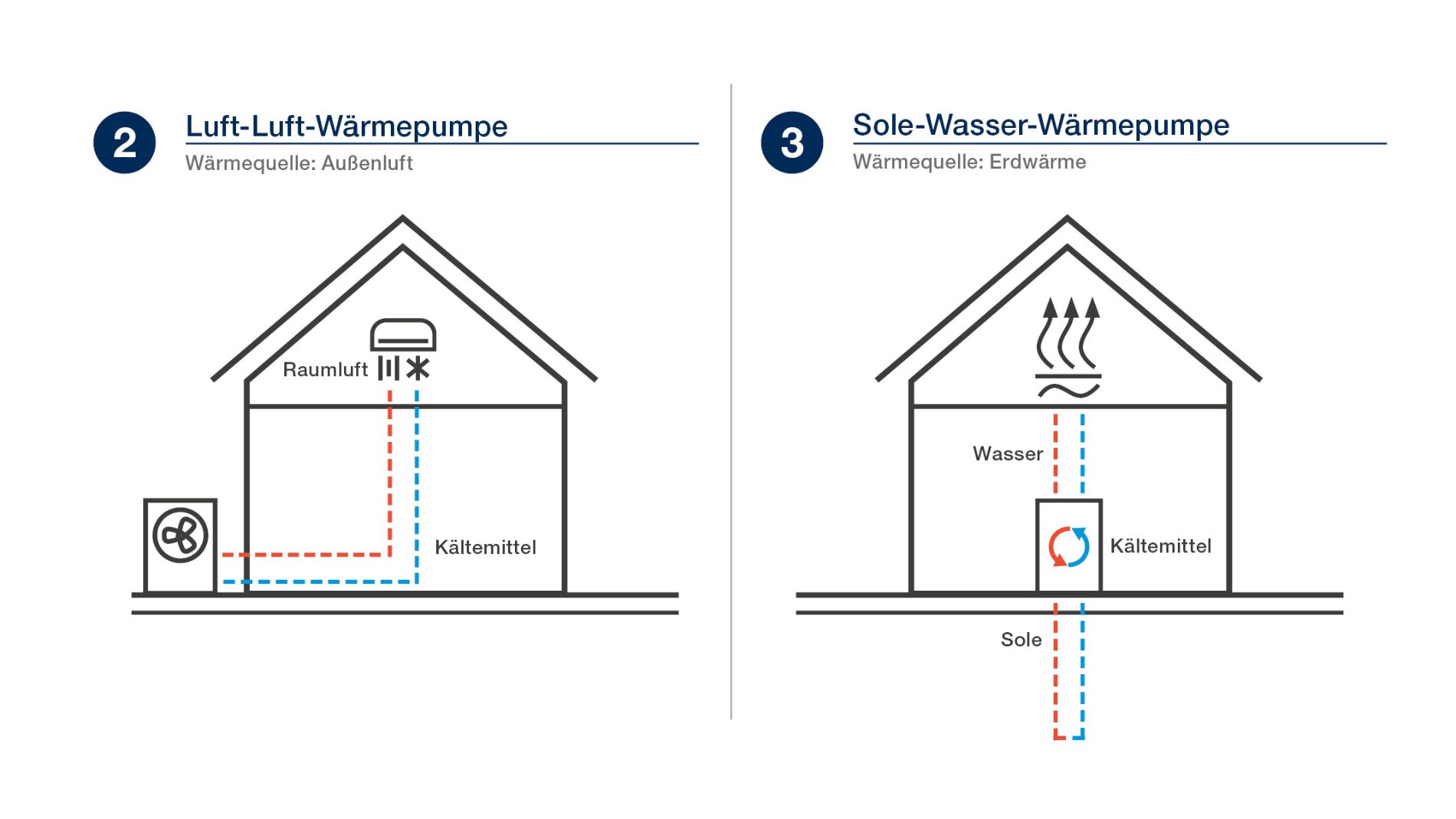

Eine Luft-Luft-Wärmepumpe nutzt die Außenluft als Energiequelle. Auch diese hat eine Außeneinheit mit Ventilator. Technisch gesehen handelt es sich dabei um ein Split-Klimagerät. Der Unterschied zur Luft-Wasser-Wärmepumpe liegt darin, dass die Wärme (oder Kälte) nicht aufs wasserführende Heizsystem übertragen wird. Stattdessen wird direkt die Raumluft erwärmt (oder gekühlt). Im Vergleich zu anderen Wärmepumpen sind Luft-Luft-Wärmepumpen günstig in der Anschaffung und unkompliziert in der Installation, weil keine Heizungsrohre oder Heizkörper erforderlich sind. Zu berücksichtigen: Bei sehr niedrigen Außentemperaturen steigt der Strombedarf. Außerdem können Luft-Luft-Wärmepumpen, im Gegensatz zu den anderen Wärmepumpenarten, kein Warmwasser erzeugen – dafür braucht es dann eine zusätzliche Lösung, beispielsweise eine Trinkwasser-Wärmepumpe.

Erde – Bohrer oder Bagger bringen Wärme

Alternativ zu einer Wärmepumpe, die die Energiequelle Luft nutzt, bieten sich bei geeigneten Bedingungen vor Ort auch eine Erd- oder Grundwasserwärmepumpe an. Die Erdwärmepumpe, auch Sole-Wasser-Wärmepumpe genannt, nutzt dabei über Kollektoren die Wärme in den oberen Erdschichten. Dabei sind zwei Installationsmethoden zu unterscheiden: die Nutzung der Erdwärme durch großflächig verlegte Flachkollektoren unterhalb der Frostgrenze oder durch Erdsonden, die 100 Meter oder noch tiefer platziert werden. Beide Methoden sind im Vergleich zu einer Luft-Wasser-Wärmepumpe mit einem höheren Installationsaufwand verbunden – sei es durch Erdarbeiten oder durch Bohrungen mit Spezialmaschinen. Entsprechende Erschließungskosten sind einzukalkulieren. Bei Erdsonden ist außerdem zu beachten, dass Tiefenbohrungen genehmigungspflichtig und in einigen Regionen, etwa Wasserschutzgebieten, nicht erlaubt sind. Bei oberflächennah verlegten Erdkollektoren muss hingegen genügend unbebaute Grundstücksfläche verfügbar sein. Die Fläche oberhalb der Erdkollektoren darf nicht versiegelt, überdacht oder mit tiefwurzelnden Pflanzen bepflanzt werden. Die Faustformel lautet: Damit die Wärmepumpe effektiv arbeiten kann, braucht es etwa das Anderthalbfache an Grundstücksfläche der zu beheizenden Fläche im Wohngebäude.

Wärmepumpen-Wahl von verschiedenen Faktoren abhängig

Jede Wärmepumpenart hat ihre Vor- und Nachteile. Welche Rolle diese spielen und ob sich die Installation einer bestimmten Wärmepumpenart eher lohnt als eine andere, ist von verschiedenen Faktoren abhängig. Grundsätzlich lassen sie sich am besten in einen Neubau integrieren, weil sie hier von vornherein in die Planung einbezogen werden können. Doch auch in Bestandsgebäuden lassen sich Wärmepumpen gut nachrüsten, sofern der Altbau passabel gedämmt und ein passendes Heizverteilsystem vorhanden ist. Am besten eignen sich hier Wand- oder Fußbodenheizung, groß dimensionierte oder spezielle Wärmepumpen-Heizkörper.  In jedem Fall sind der hydraulische Abgleich der Heizkörper beziehungsweise der Fußbodenheizung und eine optimale Heizkennlinieneinstellung wichtige Voraussetzungen für einen effizienten Wärmepumpenbetrieb. Wer prüfen möchte, ob die Heizkennlinie (Vorlauftemperatur des Heizsystems) für eine Wärmepumpe geeignet ist, kann dies mithilfe des Heizkurventagebuchs von Buderus ermitteln, das über den Wärmepumpen-Berater auf www.buderus.de/fit-fuer-die-waermepumpe zum Download angeboten wird.

Eine Frage von JAZ, COP und SCOP

Wie effizient eine installierte Wärmepumpe über das Jahr hinweg arbeitet, lässt sich anhand der Jahresarbeitszahl, kurz: JAZ, ermitteln. Die Zahl zeigt das Verhältnis von abgegebener Wärmearbeit zur aufgenommenen elektrischen Arbeit an. Praktisch: In der Systembedieneinheit der Buderus-Wärmepumpen lassen sich Informationen zu Energieverbräuchen ablesen. Wer die JAZ für Abrechnungszwecke ermitteln will, braucht jedoch einen Wärmemengenzähler und einen Stromzähler. Liegen die Jahreswerte vor, wird der Heizenergieverbrauch durch den Stromverbrauch geteilt, das Ergebnis ist die Jahresarbeitszahl. In der Regel erreichen moderne Wärmepumpen einen Wert zwischen 3 und 5.

Auch wenn die JAZ nicht alle Faktoren berücksichtigen kann, etwa das Heizverhalten der Hausbewohner, ist sie der beste Wert, um die tatsächliche Effizienz einer Wärmepumpe zu bestimmen. Auch Rückschlüsse auf die Wirtschaftlichkeit lassen sich ziehen: Ist der Quotient aus Strompreis und JAZ geringer als etwa der Gaspreis, lässt sich mit der Wärmepumpe im Betrieb Geld sparen. Je günstiger der Wärmepumpen-Stromtarif, desto stärker rentiert sich diese.

Um die Jahresarbeitszahl zu berechnen, ist ein weiterer Wert erforderlich, der Coefficient of Performance, kurz COP. Dieser gibt ebenfalls das Verhältnis von Nutzwärme und eingesetzter Strommenge an, allerdings unter bestimmten Normbedingungen. Der COP bezieht sich nur auf die Wärmepumpe selbst, nicht auf ein dazugehöriges Heizsystem. Der Wert wird von den Herstellern ermittelt. Etwas genauer ist der Seasonal Coefficient of Performance, SCOP, bei dem Werte unter verschiedenen (angenommenen) Außentemperaturen gemessen werden – üblicherweise bei 12 °C, 7 °C, 2 °C und -7 °C.

Klarheit: Wärmepumpen werden vom Staat gefördert

Seit dem 1. Januar 2024 herrscht auch Klarheit hinsichtlich der Förderfähigkeit von Wärmepumpen. Über die neue Bundesförderung für effiziente Gebäude (BEG) unterstützt der Staat den Austausch alter fossiler Heizungen gegen Heizungen auf Basis erneuerbarer Energien mit Zuschüssen mit bis zu 70 Prozent – und dazu gehören alle hier beschriebenen Wärmepumpenarten. Luft-Luft-Wärmepumpen müssen für eine Förderung netzdienlich sein, das heißt, der Netzbetreiber muss diese bei Lastspitzen im Stromnetz steuern können. Auch bei Neubauten fördert der Staat den Einbau von Wärmepumpen. Und ein weiterer Umstand spricht für die modernen Geräte: Sie sind wartungsärmer als Gas- oder Ölheizungen, so braucht es beispielsweise keine Überprüfung durch den Schornsteinfeger. Die Wartung besteht in der Regel nur aus der Kontrolle des Kältemittelkreislaufs und der Filter.
